核心目标

实现金属短屑从产生点到压饼成型的自动化、连续化、安全化处理，降低人工劳动强度，改善车间环境，提高废料回收密度和价值。

方案概述：分系统详解

整个系统可分为以下几个核心模块，按物料流向串联：

1. 短屑收集与初步集中：设备：刮板输送机、螺旋输送机、真空吸屑系统（针对干式加工）、磁性排屑器（针对铁磁性材料）；方案：在每台机床下方或集屑槽安装小型输送机，将分散的短屑初步集中到一条主输送线或收集料斗中。此阶段重点是“收集”和“短距离水平输送”。

2. 提升与翻转系统（关键环节）

这是将松散、可能缠绕的短屑从低处（地面）提升到高处（储料仓或分料器）的关键步骤。

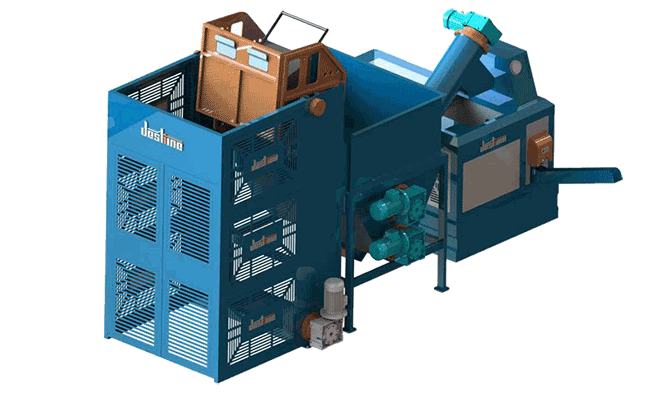

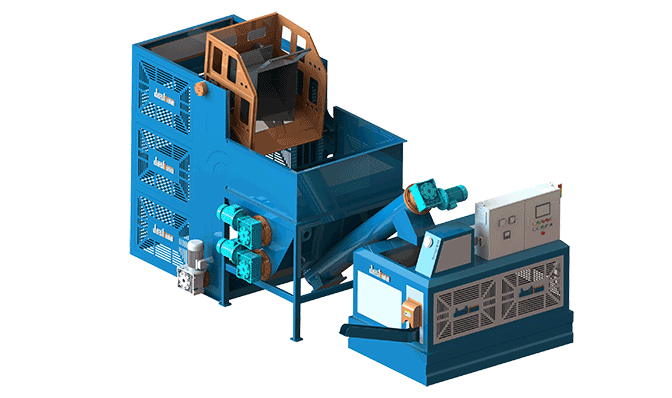

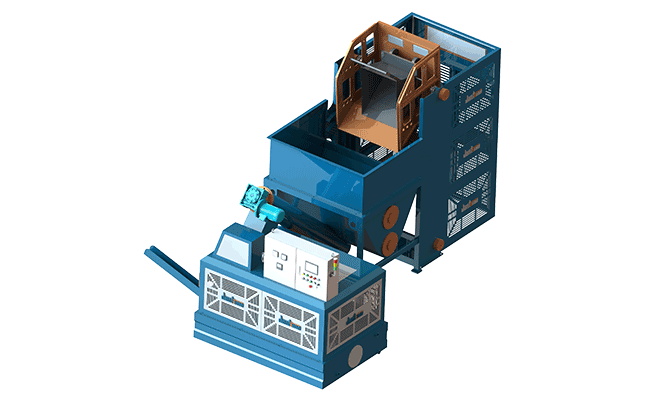

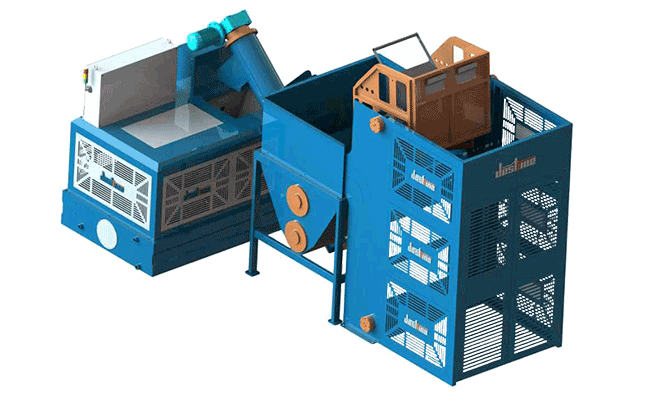

电动提升翻转系统：

原理：当金属屑小车收集满金属屑后，电动提升翻转系统将小车整体提升并翻转，将物料倒入上方的储料仓。

优点：适用于大体积、间歇性处理，动力强劲，能处理混合杂物。

3. 中间储存与定量供料

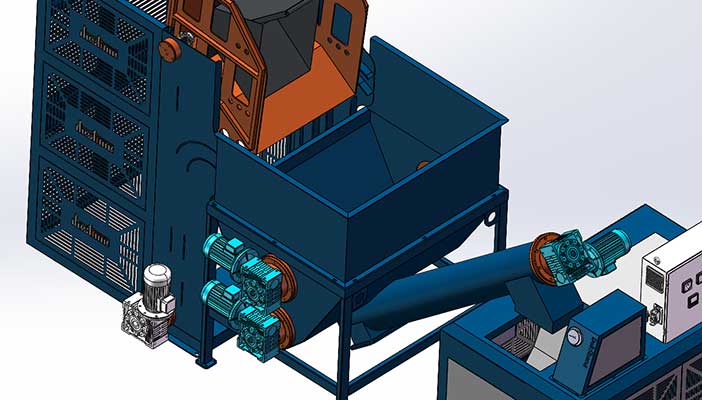

设备：螺旋出料仓。

方案：提升上来的短屑首先进入中间储料仓缓冲；储料仓底部连接螺旋输送机，实现向压饼机均匀、可控、定量地供料。这是保证压饼质量（密度均匀）的关键；若短屑潮湿或易架桥，储料仓需设计振动破拱装置或搅拌装置。

4. 金属屑压饼系统

设备：金属屑压饼机。

类型选择：卧式压饼机：压力大，饼块密度高，产量大，自动化集成度高；关键参数：公称压力（吨位）、饼块尺寸（直径/方形）、每次循环时间。需根据金属屑种类（钢、铝、铜所需压力不同）和处理量选择。

5. 自动化控制与安全

核心：采用PLC控制系统，联动所有设备。

逻辑：压饼机料位不足 → 启动给料机 → 储料仓料位低 → 启动提升机 → 收集系统联动。

安全：各设备设置急停、过载保护、料位监测、防护罩、互锁功能。

推荐集成方案流程图（以磁性屑为例）

方案特点与优势

全自动化：大幅减少人工搬运和接触，提升效率。

流程封闭：显著改善车间环境，减少油污、粉尘和安全隐患。

提升价值：压制成型的饼块密度高（可达散屑的3-5倍），便于运输、储存，且出售时价格更高（氧化少，易重熔）。

灵活适配：可根据车间空间、屑料种类（铁/非铁）、湿度、产量进行模块化设计和选型。

实施建议

前期分析：明确金属屑的种类、日产量、湿度、是否有缠绕物（如车削长卷屑需先破碎处理）。

空间规划：考虑设备布局，尤其是提升机的安装高度和压饼机的出饼方向。

供应商选择：寻找有金属屑处理整线集成经验的供应商，他们能提供更匹配的设备和整体解决方案。

考虑余料：压饼过程可能渗出少量切削液，需设计收集槽。

此方案将离散、脏乱的废料处理环节，转变为一个高效、清洁、可创造额外价值的现代化生产单元。如需针对特定金属（如铝屑）或具体产能进行深入设计，可进一步细化。
