铝罐铝型材撕碎打包方案是一个非常典型的再生铝预处理流程。其核心目标是将体积大、松散的低密度铝废料，通过破碎、分选和打包，转化为高密度、纯净的“炉料”，以便于运输和提高后续熔炼的效率和金属回收率。

以下为您提供一个系统、专业且可操作的方案，涵盖从设备选型到最终打包的完整流程。

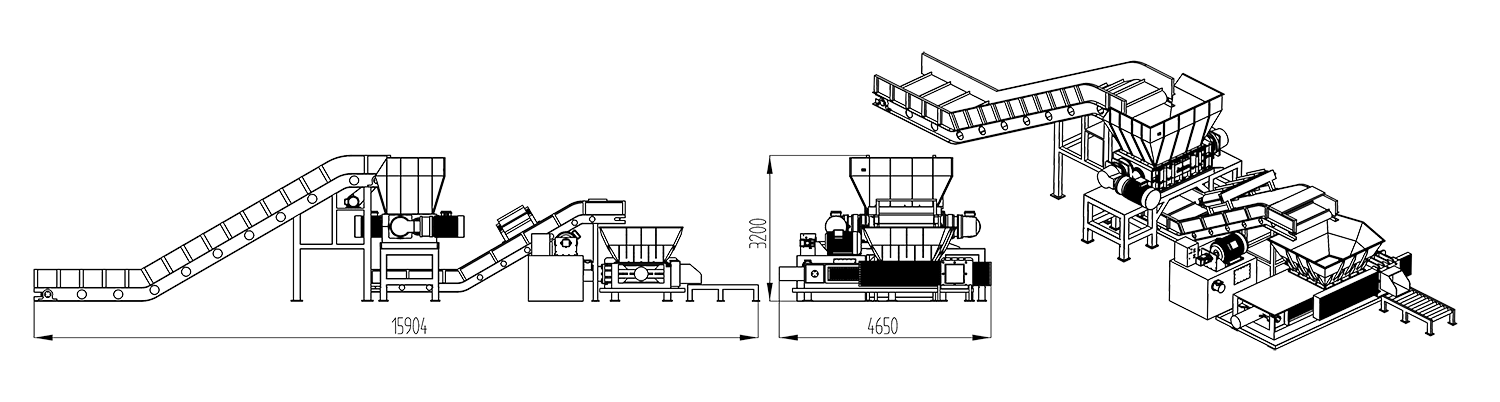

方案核心：预处理“三步法”：原料 → 撕碎破碎 → 分选除杂 → 液压打包 → 洁净炉料

一、详细工艺流程解析

1.原料准备与进料

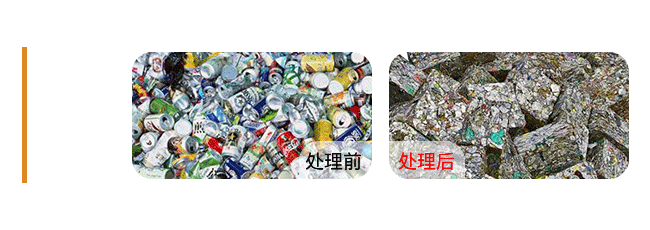

铝罐（UBC）：通常为打捆的废弃饮料罐，密度极低，含有油漆、内涂层和少量塑料、铁环。

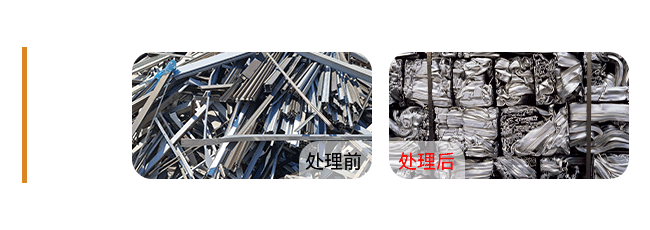

铝型材：来自门窗、幕墙等，表面有阳极氧化膜或喷涂涂层，可能带有钢材（螺丝、角码）和橡胶条。

预处理：建议人工粗略分拣，移除大块非铝杂质（如塑料件、木头）。

2.核心撕碎破碎工序

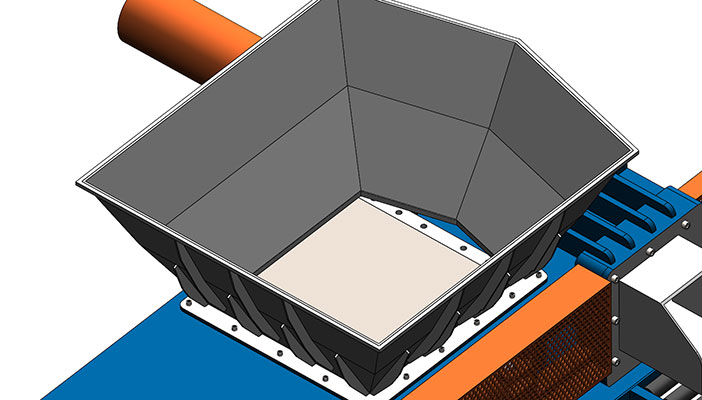

设备：选用双轴剪切式撕碎机。

目的：将大尺寸、长条型的铝型材和成捆的铝罐进行减容、破碎，形成不规则的小片（20-80mm），为后续高效分选创造条件。

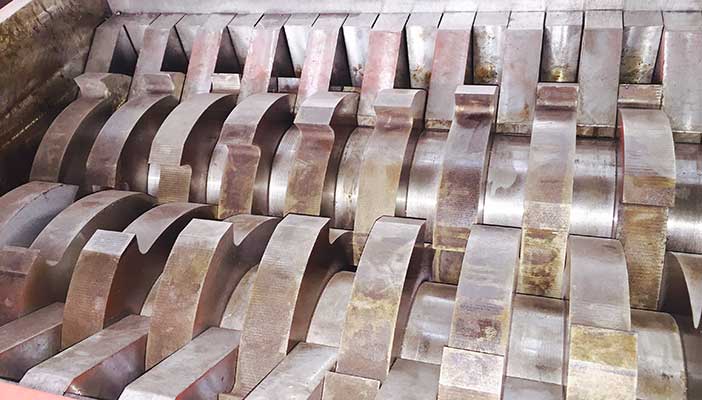

关键点：低速高扭矩：适合金属撕碎，运行平稳，噪音和粉尘相对较少；刀具材质：必须使用高强度合金工具钢，具备高耐磨性和韧性，以应对铝中可能夹杂的少量其他金属（如铁）；筛网：可根据所需出料尺寸更换不同孔径的筛网，控制破碎粒度。

3.分选提纯工序（决定最终炉料品质的关键）

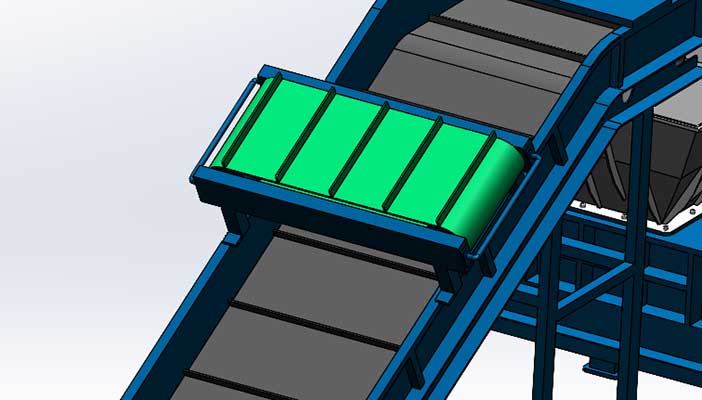

破碎后的物料是铝、铁的混合物，必须进行分选。磁选（必备）：设备：悬挂式自卸除铁器或磁滚筒；作用：去除绝大部分铁磁性杂质（如型材中的钢材、铁罐残留），这是最基本且性价比最高的分选步骤。

4.最终打包成型工序

设备：金属液压打包机（通常为卧式）。

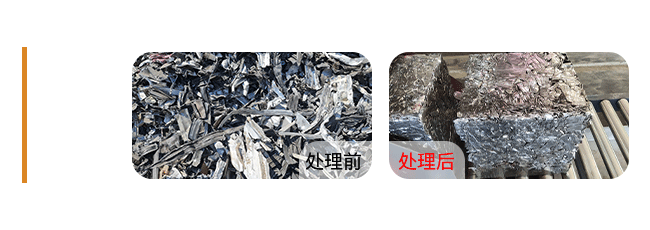

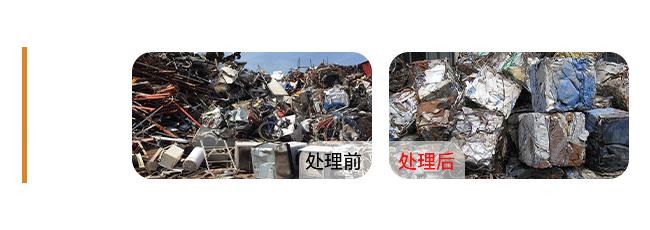

目的：将分选后的洁净铝碎片压缩成高密度的长方体包块。

优势：大幅提高密度：将松散铝屑（堆积密度约0.3-0.8吨/立方米）打包成致密包块（密度可达1-1.2吨/立方米以上），减少运输空间和成本；便于储存和投料：规则包块易于堆垛、仓储管理，并可直接投入熔炼炉，减少熔炼过程中的烧损和氧化；降低安全隐患：避免松散碎屑在运输和储存中飞扬、自燃。

二、方案优势总结

1.高减容率：撕碎和打包使总体积减少至原来的1/3到1/5，大幅降低物流成本。

2.高纯度产品：通过磁选，有效分离铁和铝，得到高价值炉料。

3.提升熔炼效率：洁净、致密的包块在熔炼时，金属回收率更高（烧损少），能耗更低（加热更高效），熔剂消耗更少。

4.安全环保：整个系统可在封闭环境下配置除尘设备，减少粉尘污染。打包后物料不易氧化和自燃。

5.经济效益显著：虽然初期有设备投资，但通过提升产品售价、降低运输和熔炼成本，投资回收期通常较短。

四、实施建议与注意事项

投资评估：明确自身原料来源、年处理量及产品定位，选择匹配的配置。

设备质量：核心设备（撕碎机刀具、涡电流分选机磁辊）的质量至关重要，直接影响寿命和分选效果。

电力与空间：确保有足够的电力供应（尤其是大型撕碎机和打包机）和厂房空间（设备布局需考虑物流流向）。

环保要求：咨询当地环保部门，配套必要的噪声控制和粉尘收集装置（如脉冲除尘器）。

运营维护：建立定期保养制度，特别是刀具的磨损检查和更换。
