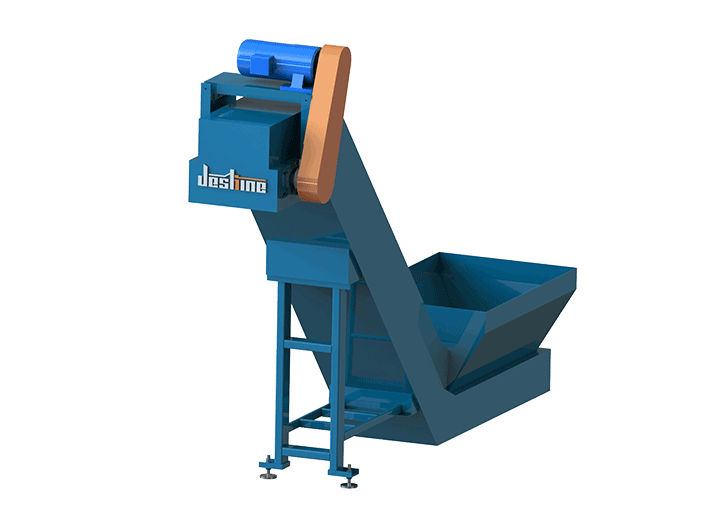

链板输送机是将散乱的金属屑（车屑、铣屑、刨屑等）连续、稳定地输送到压饼机的料斗中。其设计和选型直接影响到整个压饼系统的效率和稳定性。

以下是关于这款链板输送机的详细介绍：

一、主要功能与作用

1.连续供料：替代人工上料，实现自动化生产，提高效率。

2.稳定均匀：确保进入压饼机的金属屑流量均匀，避免料斗“架桥”或空腔，保证压出饼块密度一致。

3.承载重载：能够承受金属屑（特别是钢、铁屑）的巨大重量和磨损。

4.适应复杂工况：可处理带冷却液、油污的湿屑，以及各种形状（卷状、团状、碎状）的屑料。

5.初步布料：有时可通过控制链板速度或加装匀料器，对物料进行初步平整。

二、核心结构与特点

这种输送机通常是重型板链式输送机或刮板输送机。

1.输送链板：

材质：高强度合金钢（如Mn13耐磨钢）或表面硬化处理的碳钢，耐磨、抗冲击。

结构：通常是重叠式或搭接式板链，缝隙小，防止细屑泄漏。板面可有浅V型或凸起纹路，以增加摩擦力和承载量。

宽度：根据压饼机处理量决定，通常比压饼机进料口宽，确保全覆盖。

2.传动系统：

驱动装置：采用大扭矩、可调速的减速电机（通常为变频电机），以便根据压饼节奏精确调节送料速度。

链轮：重型锻造链轮，齿部淬火处理，坚固耐用。

3.机身与导轨：

机架：重型钢结构，刚性足，能承受链条张力和物料重量不变形。

导轨：耐磨钢材制成的侧向导轨，支撑和引导链条平稳运行，减少摩擦和跑偏。

4.耐磨与密封：

底部装有可更换的耐磨衬板（UHMW-PE或耐磨钢板），保护机壳。

侧边可能有密封条，减少细屑和油液渗入机架内部。

5.清洁设计：

在回程链板下方常设有刮板或清扫装置，防止屑料被带回尾部堆积。

可设计集液槽，收集滴落的冷却液或油污。

技术参数：

三、关键选型与设计参数

1. 输送能力（吨/小时）：必须略大于压饼机的最大处理能力，确保供料充足。

2. 链板宽度与线速度：根据能力和物料堆积密度计算得出。

3. 安装角度：通常为水平或小角度倾斜（<45°），角度过大会导致物料下滑。大角度提升需要特殊设计（如带横向隔板的提升机）。

4. 物料特性：需明确金属屑的种类（钢、铝、铜）、形态（干屑、湿屑、含油量）、长度和堆积密度。

5. 控制方式：与压饼机联动控制。常见模式：

连续运行：以恒定速度匹配压饼周期。

启停控制：由压饼机料斗的料位计（如超声波、阻旋式）信号控制，料满即停，料低即启。

变频调速：最理想的方式，通过料位信号反馈无级调节送料速度，保持料斗始终处于最佳填充状态。

四、与压饼系统的配套要点

1. 接口匹配：输送机出料口必须与压饼机料斗入口无缝对接，通常通过法兰或软连接，防止屑料飞扬。

2. 安全联动：电气联锁，当压饼机因故障停机时，输送机必须立即停止，反之亦然。

3. 维护空间：设计时需考虑链条张紧调整、链板更换、以及日常清理的足够空间。

五、优势与潜在问题

优势：坚固耐用，寿命长；输送稳定可靠，适合重载、恶劣工况；维护相对简单，更换易损件方便。

需注意问题：

   初投资较高：比皮带输送机成本高。

   噪音：金属摩擦可能产生较大噪音，需良好润滑。

   长距离输送功耗大：由于摩擦阻力大，长距离输送能耗高于皮带机。

   卡滞风险：如果混入过长缠结的屑团或异物（如工具、手套），可能导致链条卡死。需在前端考虑磁选或人工检查。

总结

金属屑压饼机用的链板输送机是为重型工业应用量身定制的关键设备。其核心价值在于可靠、稳定、耐用，确保金属屑回收生产线的连续高效运行。在选型时，务必与压饼机供应商及输送机专业厂家密切沟通，提供详细的物料数据和工况要求，才能设计出最匹配的输送系统。

如果您有具体的项目需求（如处理何种金属屑、预计产量、安装空间等），我可以为您提供更具体的分析建议。
